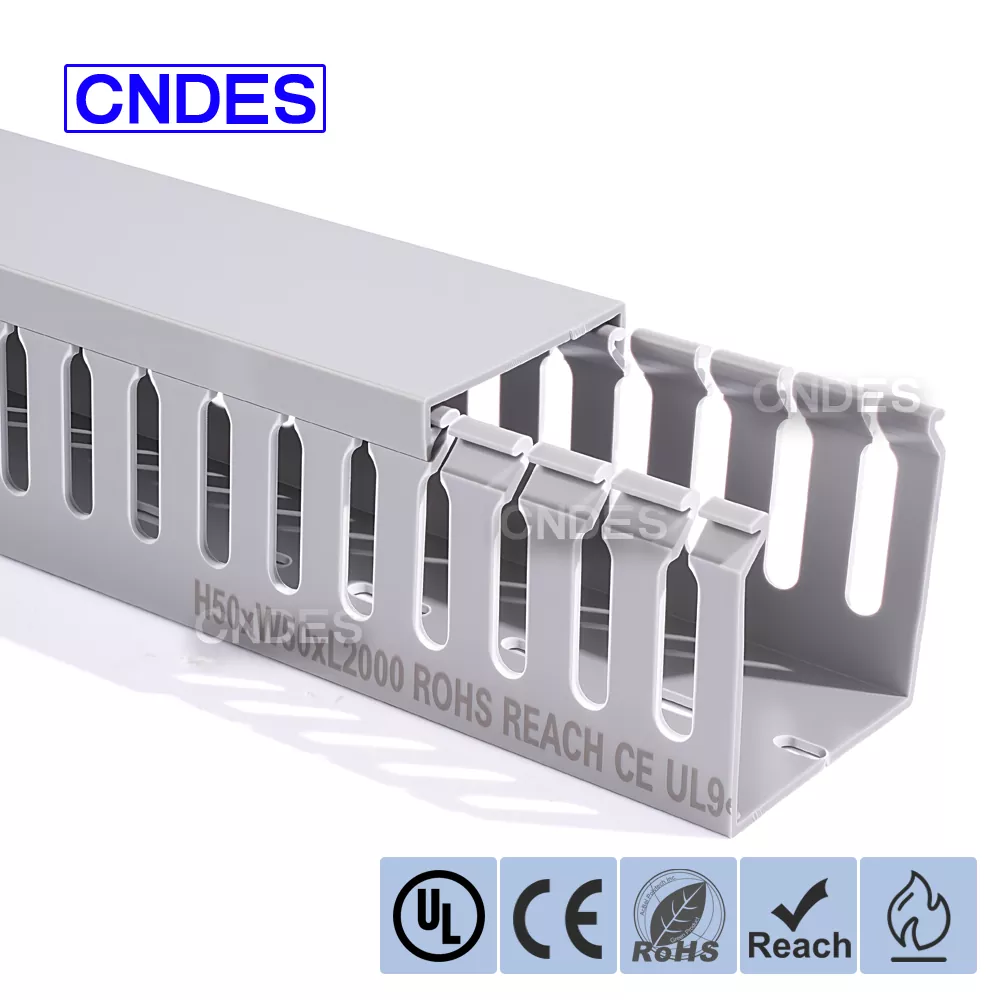

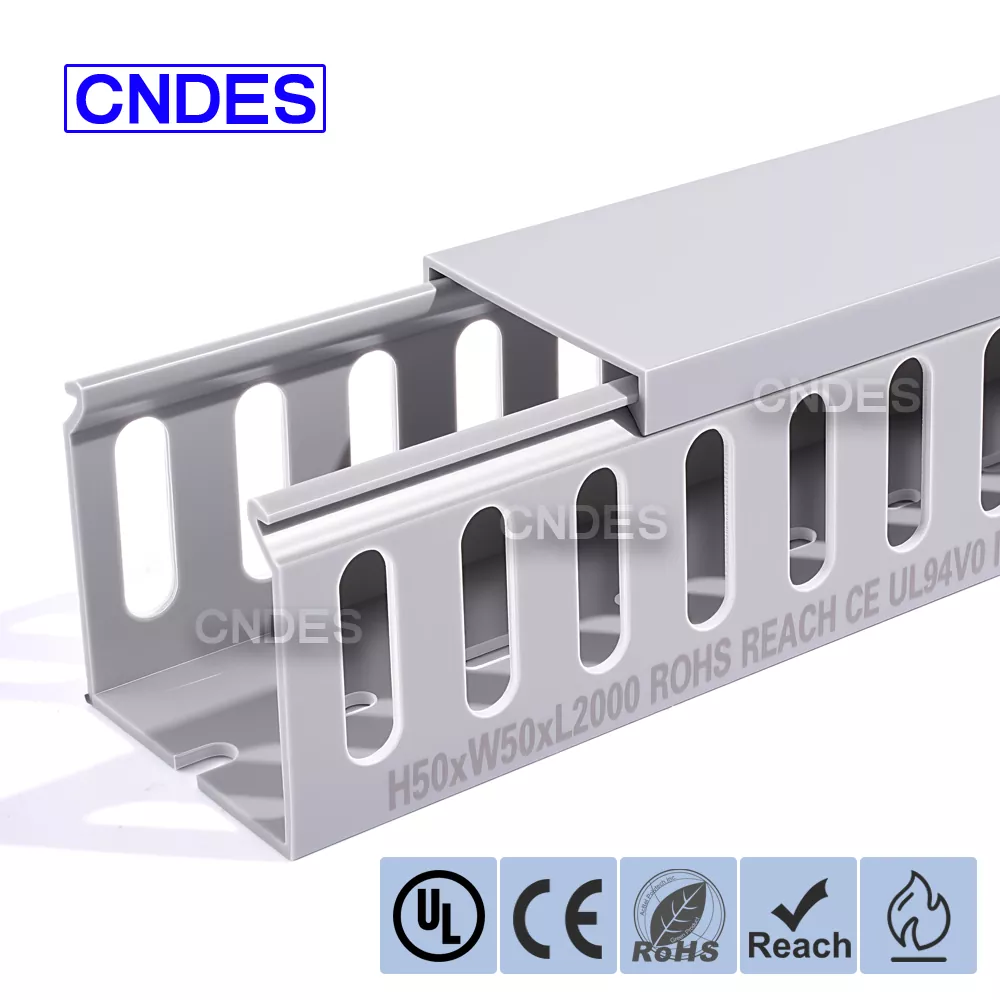

50×50 슬롯형 PVC 핑거형 배선 덕트

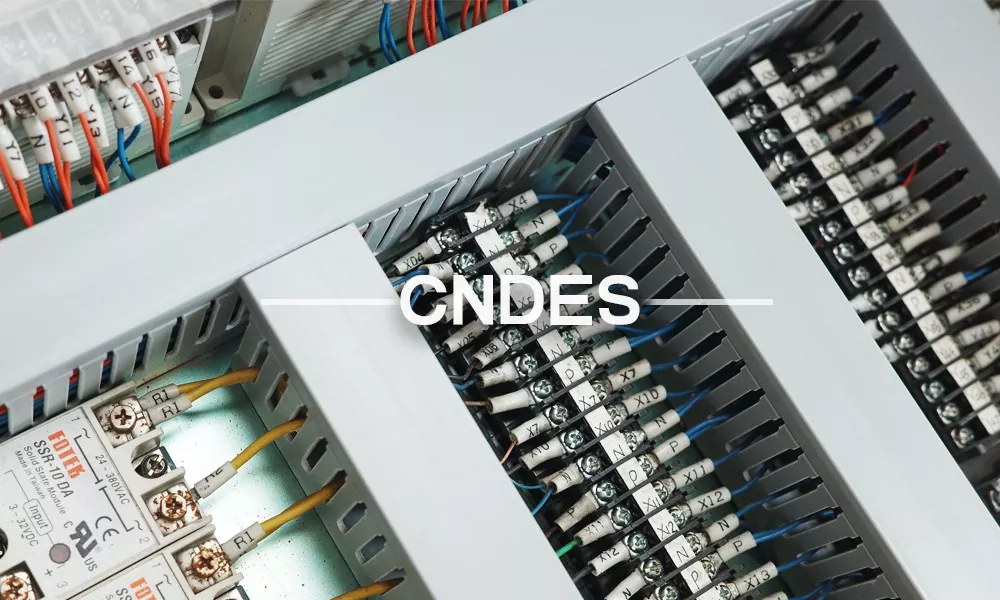

맞춤형 50×50 슬롯형 PVC 핑거형 배선 덕트는 전기 패널, 자동화 캐비닛 및 산업 제어 시스템의 효율적인 케이블 정리를 위해 설계되었습니다. 균형 잡힌 사각형 프로파일과 핑거형 개방형 슬롯이 특징인 이 배선 덕트는 빠른 케이블 분기, 깔끔한 라우팅 및 손쉬운 유지 관리를 가능하게 합니다.

중국의 PVC 배선 덕트 전문 제조 및 공급업체인 CNDES에서 제작한 이 모델은 유연성, 안전성 및 장기 내구성이 요구되는 용도에 널리 사용됩니다.

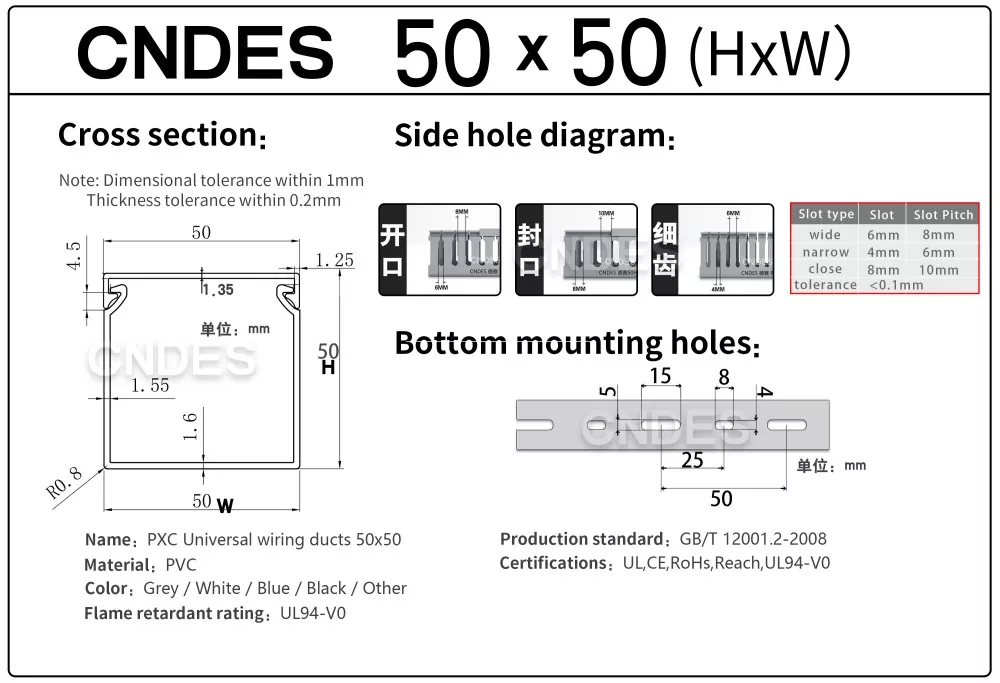

50*50-사양서

사용 지침

1.설치 전 준비

설치 전 케이블 수량, 케이블 직경, 사용 가능한 공간, 작동 온도 등 설치 환경에 따라 적절한 전선관 크기와 슬롯 폭을 선택하십시오.

예를 들어, 좁은 핑거형 슬롯 설계는 고밀도 구성 요소 영역에 적합하고, 더 넓은 슬롯을 사용하면 더 큰 케이블 묶음을 더 쉽게 라우팅할 수 있습니다.

Quality 50×50 Slotted PVC Finger Type Wiring Duct를 설치할 때 케이블 라우팅 경로를 미리 계획하고 벽이나 전기 캐비닛 내부에 장착 위치를 표시하십시오. 모서리가 날카로운 곳, 진동이 심한 곳, 온도가 높은 곳은 피하세요.

정확한 위치 지정과 원활한 경로 지정을 위해 줄자와 마커를 사용하십시오.

드라이버, 전동 드릴(드릴링이 필요한 경우), 레벨, 톱이나 전용 배선 덕트 절단기와 같은 절단 도구 등 필요한 도구를 준비합니다.

2.베이스 레일 고정

벽이나 캐비닛에 장착하는 경우 전동 드릴을 사용하여 표시된 지점에 구멍을 뚫습니다. 확장 앵커 또는 플라스틱 앵커를 삽입합니다. 너무 큰 구멍으로 인한 불안정성을 방지하려면 드릴 구멍 직경이 앵커 크기와 일치하는지 확인하십시오. 슬롯형 PVC 핑거형 배선 덕트 베이스 레일을 장착 지점과 정렬하고 드라이버를 사용하여 나사를 조여 레일이 안전하고 흔들리지 않는지 확인합니다. 도관의 사전 뚫린 장착 구멍을 우선적으로 사용하십시오. 추가 고정 지점이 필요한 경우 직접 구멍을 뚫습니다. 레벨을 사용하여 기본 채널의 수평 정렬을 확인하여 후속 커버 플레이트 설치 또는 케이블 기울임에 따른 어려움을 방지합니다. 조정 후에는 나사를 다시 조여 움직이지 않도록 하십시오.

3.케이블 정리 및 삽입

케이블을 삽입하기 전에 전원 케이블, 신호 케이블, 데이터 케이블 등 기능에 따라 그룹화하고 필요한 경우 레이블을 붙입니다. 케이블 직경이 슬롯 너비와 호환되는지 확인하십시오.

고성능 50×50 슬롯형 PVC 핑거형 배선 덕트의 측면 슬롯이나 끝 개구부를 통해 케이블을 조심스럽게 삽입하고 케이블 절연이 손상될 수 있는 과도한 당김을 피하십시오.

더 큰 케이블의 경우 미리 절단된 선을 따라 개별 슬롯 "핑거"를 제거하거나 절단 도구를 사용하여 다듬어 더 넓은 개구부를 만들 수 있습니다.

정리와 향후 유지 관리를 개선하기 위해 케이블을 레이어로 배열합니다. 간섭을 줄이기 위해 전원 케이블은 하단에, 신호 케이블은 상단에 배치하는 것이 일반적입니다.

4. 커버 플레이트 설치

덮개판을 기본 채널에 맞춰서 덮개판 가장자리가 기본 채널의 클립 또는 슬라이드 홈과 완전히 맞물리도록 합니다. 슬라이딩 커버 플레이트의 경우 한쪽 끝에서 밀어 넣으세요. 클립온 유형의 경우 제자리에 고정될 때까지 누릅니다. 덮개판을 세게 눌러 베이스 채널에 단단히 고정시킵니다. 슬롯형 PVC 핑거형 배선 덕트의 경우 덮개판을 잠금 위치로 돌립니다. 먼지가 유입될 수 있는 국부적인 리프팅을 방지하기 위해 커버 플레이트의 수평을 검사하십시오. 먼지나 이물질이 도관 내부로 들어가는 것을 방지하기 위해 커버 플레이트가 틈 없이 단단히 고정되어 있는지 확인하십시오. 향상된 밀봉이 필요한 경우 커버 플레이트 가장자리에 밀봉제를 바르십시오(PVC 호환 접착제 선택).

5.특수 시나리오 처리

수직 표면에 설치하는 경우 미끄러짐을 방지하기 위해 미끄럼 방지 설계(예: 고무 패드 또는 스냅 강화 유형)가 있는 커버를 선택하십시오. 수직으로 설치된 슬롯형 PVC 핑거형 배선 덕트를 정기적으로 검사하여 커버가 중력 풀림으로부터 안전하게 유지되는지 확인하십시오. 제한된 공간에서는 도관을 적절한 길이로 절단합니다(깨끗하고 평평한 가장자리를 유지하기 위해 특수 절단 도구를 사용). 절단 후 절단 가장자리의 선명도를 검사하십시오. 케이블이나 작업자의 부상을 방지하기 위해 필요한 경우 연마지로 연마하십시오. 주변 온도가 도관의 온도 상한(예: 50°C 또는 85°C)에 가까워지면 고온 내성 모델을 선택하거나 추가 방열 조치를 구현하십시오. 예를 들어, 도관 주변에 환기 공간을 확보하거나 냉각 팬을 설치하십시오.
